Eingebauter Touch-Lichtcontroller & Ladegerät
- Modell：
- WF-CH36-TC
- Eingangsspannung：
- DC 12~24 V
- Output：
- Type-A+Type-C:5V/2.4A+5V/2.4A
- Schutzart：
- IP20
- Zertifizierungen：
- —
- Merkmale：
- WF-CH36-TC Eingebautes Touch-Dimm USB-Schnelllademodul, Eingang DC12~24V. Integrierter USB-A + Type-C Doppelport-Schnellladung und LED-Lichtsteuerausgang. Touch-Bedienung für Ein/Aus und stufenlose Dimmung, Kontrollleuchte und Überblendfunktion umschaltbar. Einbaumontage, geeignet für Schränke und Möbel.
Produktmerkmale

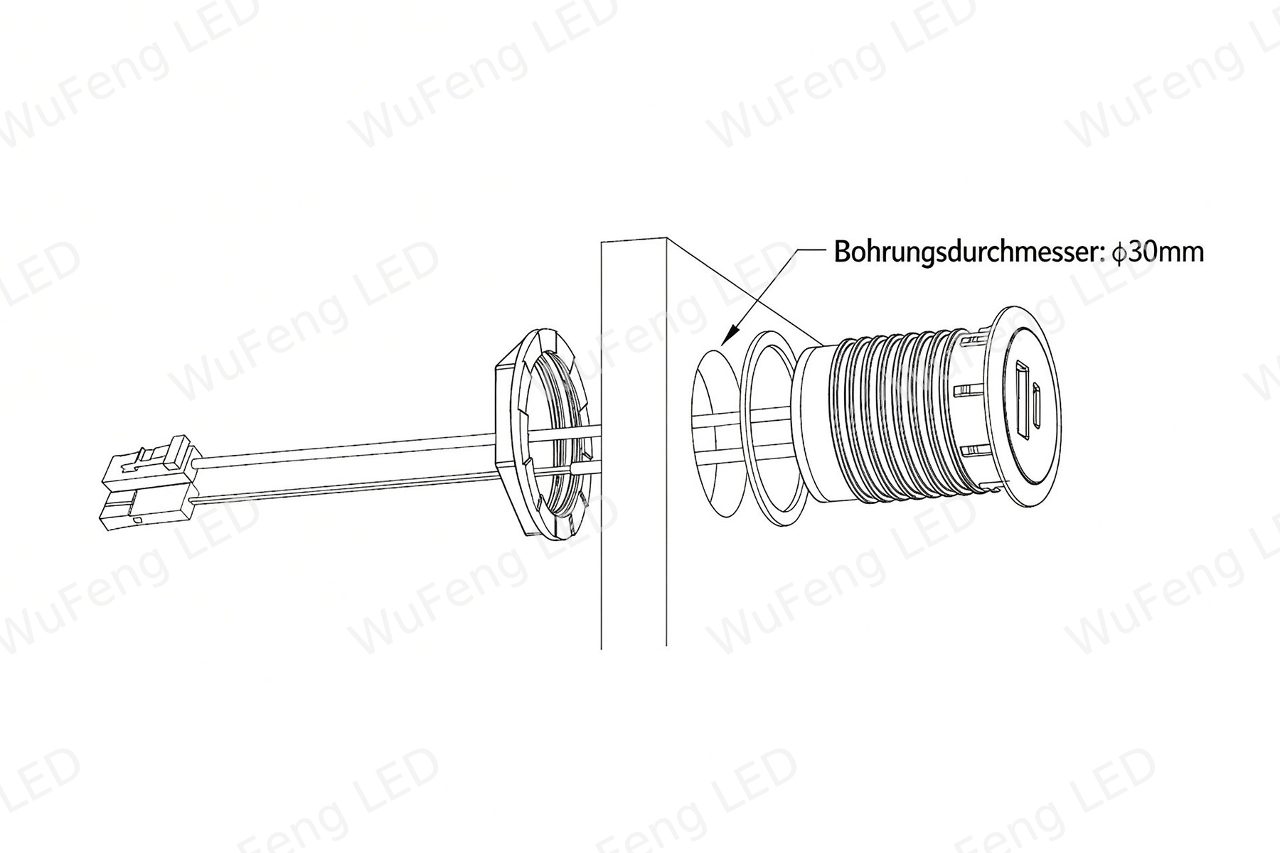

Gehäuse aus PC+ABS, Befestigung durch Einbaumutter, passend für Plattenstärke 3–25mm. Geriffelte Mutter mit O-Ring für rutschfesten, sicheren Halt. All-in-One: Doppelport-Schnellladung + LED-Lichtsteuerung. Beide Ports unterstützen Schnellladeprotokolle, automatische Leistungsverteilung bei gleichzeitiger Ausgabe. Touch-Steuerung: Einmal tippen zum Ein-/Ausschalten (3s Ein-/Ausblenden), lang drücken für stufenlose Dimmung, Helligkeit wird beim Loslassen gespeichert. Dreimal tippen zum Umschalten der Kontrollleuchte; 10 Sekunden lang drücken bei ausgeschaltetem Licht um Überblendfunktion zu aktivieren/deaktivieren. Vielseitige Funktionen, IP20 für Innenräume, passend für Schränke, Weinschränke und Kleiderschränke.
Aufbau & Verarbeitung
PC+ABS Gehäuse, Einbaukonstruktion, geriffelte Sicherungsmutter + O-Ring Dichtung, kompatibel mit Plattenstärke 3–25mm, Schutzart IP20.
Elektrische Eigenschaften
Eingangsspannung DC12~24V; Unterstützte Schnellladeprotokolle: DCP, QC2.0, QC3.0, FCP, SCP, AFC, MTK PE, PPS
USB‑A Ausgang: 5/9V=3A, 12V=3A @24V Eingang
Type‑C Ausgang: 5/9V=3A, 12V=3A, 20V=2.25A @24V Eingang
Gleichzeitiger Doppelport-Ausgang: Type‑A+Type‑C：5V/2.4A+5V/2.4A
Max. LED-Ausgang 5A; Mit Steckererkennung und Touch-Dimmsteuerung.
USB‑A Ausgang: 5/9V=3A, 12V=3A @24V Eingang
Type‑C Ausgang: 5/9V=3A, 12V=3A, 20V=2.25A @24V Eingang
Gleichzeitiger Doppelport-Ausgang: Type‑A+Type‑C：5V/2.4A+5V/2.4A
Max. LED-Ausgang 5A; Mit Steckererkennung und Touch-Dimmsteuerung.
Betriebsumgebung
Betriebstemperatur: -20℃~+40℃; Maximale Gehäusetemperatur ≤85℃.
Einsatzbereich
Maßmöbel wie Schränke, Weinschränke, Kleiderschränke. Gleichzeitige USB-Schnellladung und LED-Lichtdimmsteuerung.
| Kategorie | Merkmal | Wert |
| Grunddaten | Modell | WF-CH36-TC |
| Aufbau | Gehäusematerial | PC+ABS |
| Montageart | Einbaumutter-Verschraubung | |
| Geeignete Plattenstärke | 3~25mm | |
| Schutzart | IP20 | |
| Elektrisch | Eingangsspannung | DC12~24V |
| Unterstützte Schnellladeprotokolle | DCP, QC2.0, QC3.0, FCP, SCP, AFC, MTK PE, PPS | |
| USB‑A Einzelport-Ausgang | 5/9V=3A, 12V=3A@24V Eingang | |
| Type‑C Einzelport-Ausgang | 5/9V=3A, 12V=3A, 20V=2.25A@24V Eingang | |
| Gleichzeitiger Doppelport-Ausgang | Type‑A+Type‑C：5V/2.4A+5V/2.4A | |
| LED-Ausgang | 5A(MAX) | |
| Steuerung | Steuerfunktion | Touch-Steuerung: Einmal tippen Ein/Aus (3s Ein-/Ausblenden); Lang drücken stufenlose Dimmung, Helligkeit speichern beim Loslassen; 3-mal tippen Kontrollleuchte umschalten; 10s lang drücken bei ausgeschaltetem Licht zum Aktivieren/Deaktivieren der Überblendfunktion |
| Umgebung | Betriebstemperatur | -20℃~+40℃ |
| Maximale Gehäusetemperatur | ≤85℃ |
