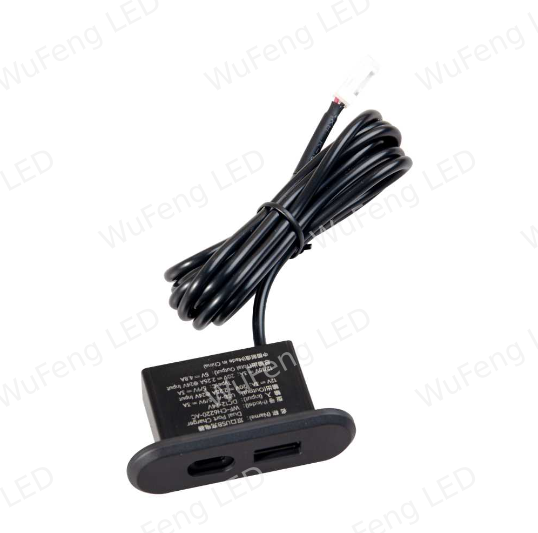

15W Schnelllade‑Dual‑Port‑USB‑Ladegerät
- Modell：
- WF-CH6220-AC
- Eingangsspannung：
- DC10-24V
- Output：
- 5V3A/9A3A/12V/3A
- Schutzart：
- IP20
- Zertifizierungen：
- —
- Merkmale：
- Dieses eingebaute USB‑A + Type‑C Dual‑Port‑Schnellademodul wird mit Schrauben befestigt und eignet sich für die Integration in Schränke und Möbel. Es arbeitet mit Weitspannungseingang DC10‑24V, unterstützt Schnellladen an Einzel‑ und Doppelport, erkennt angeschlossene Geräte automatisch und passt die Ausgangswerte an. Mehrere Sicherheitsfunktionen sind integriert. Geeignet für Ladeerweiterung bei Wohn‑, Büro‑ und Hotelmöbeln.
- Produkteigenschaften
Eingebaute Bauweise, Schraubbefestigung für einfache Möbelintegration; Dual‑Schnittstellen USB‑A und Type‑C, Schnellladen an Einzel‑ und Doppelport möglich; automatische Geräteerkennung mit intelligenter Anpassung der Ausgangsparameter; kompatibel mit mehreren Schnellladeprotokollen;
integrierte Mehrfach‑Sicherheitsschutzfunktionen für stabilen Betrieb, RoHS‑konform.
- Aufbau und Verarbeitung
Abmessung：62(L) * 20(W) * 31(H) mm
Schutzart：IP20
Garantielebensdauer：20000H
Montageart：Eingebaut, schraubbefestigt
- Unterstützte Protokolle
USB‑A：QC2.0/QC3.0/SFCP/OPPO/BC1.2 DCP1.5/MTK
Type‑C：QC2.0/QC3.0/OPPO/BC1.2 DCP1.5/SFCP/PD/MTK
- Ausgangsparameter
- Einzelport‑Ausgang
USB‑A：5V⎓3A, 9V⎓3A, 12V⎓3A, 20V⎓2.25A@24V Input
Type‑C：5V⎓3A, 9V⎓3A, 12/15V⎓3A, 20V⎓2.25A@24V Input
Gesamtausgang Doppelport：5V⎓4.8A Max
- Schutzfunktionen
Übertemperaturschutz (OTP), Überspannungsschutz (OVP), Kurzschlussschutz (SCP), Unterspannungsschutz (UVP), Überstromschutz (OCP)
- Anwendungsbereiche

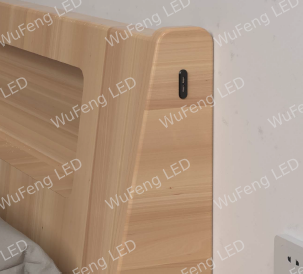

Weit verbreitet für eingebaute Ladeerweiterung in Kleiderschränken, Küchenschränken, Hotel‑, Büro‑ und Vitrinenmöbeln, liefert Schnellladestrom für Handys, Tablets und weitere Digitale Geräte.
| Kategorie | Parameter | Wert |
| Aufbau & Aussehen | Abmessung | 62(L) * 20(W) * 31(H) mm |
| Montageart | Eingebaut, schraubbefestigt | |
| Schutzart | IP20 | |
| Garantielebensdauer | 20000H | |
| Eingang | Eingangsspannung | DC10‑24V |
| Schnellladeprotokolle | USB‑A | QC2.0/QC3.0/SFCP/OPPO/BC1.2 DCP1.5/MTK |
| Type‑C | QC2.0/QC3.0/OPPO/BC1.2 DCP1.5/SFCP/PD/MTK | |
| Ausgangsparameter | USB‑A Einzelport | 5V⎓3A, 9V⎓3A, 12V⎓3A, 20V⎓2.25A@24V Input |
| Type‑C Einzelport | 5V⎓3A, 9V⎓3A, 12/15V⎓3A, 20V⎓2.25A@24V Input | |
| Schutzfunktionen | Schutzmaßnahmen | Übertemperaturschutz (OTP), Überspannungsschutz (OVP), Kurzschlussschutz (SCP), Unterspannungsschutz (UVP), Überstromschutz (OCP) |
| Umgebung & Zertifizierung | Betriebstemperatur | -20℃～+40℃ |
| Lagertemperatur | -20℃～+60℃ | |
| RoHS‑Richtlinie | (EU)2015/863 |
Hinweis: Der tatsächliche Ausgang hängt von Eingangsspannung und Lastgerät ab, gültig sind Messwerte.
