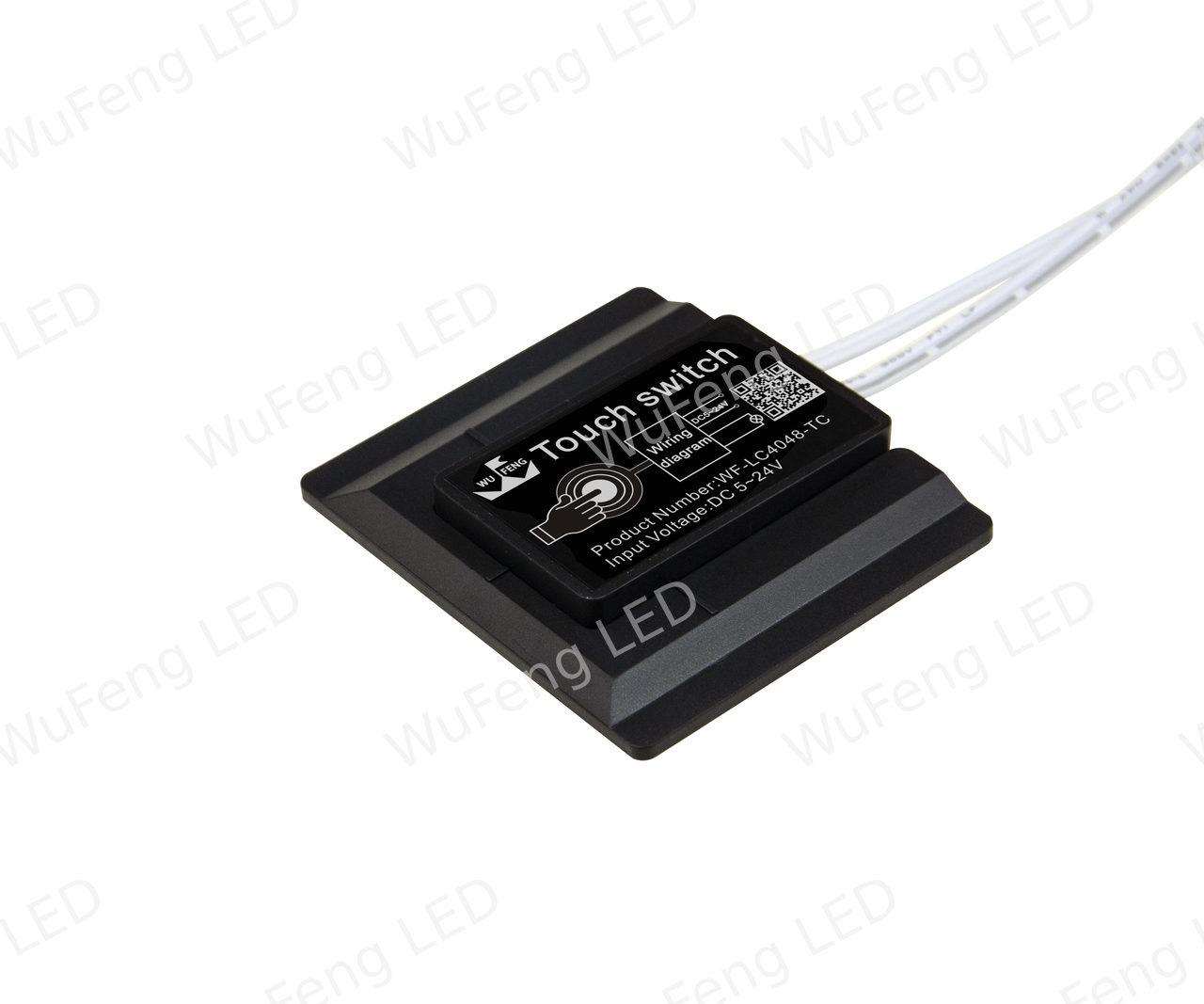

LC4048 Serie Touch-Sensor Schalter
- Modell：
- WF-LC4048DW-TD-111/WF-LC4048-TD-100/WF-LC4048-TC-011/WF-LC4048-TD-010/WF-LC4048-TD-000/WF-LC4048-TD-001
- Zertifizierungen：
- —
- Merkmale：
- LC4048 Serie Touch-Sensor Schalter
• Produkteigenschaften
Berührungserkennung durch Materialien, unterstützt die Touch-Bedienung durch 3-5 mm Glas, Acryl, Kunststoff, Keramik und andere Materialien; verdeckte Bedienung ohne Öffnung im Bedienfeld; ABS-Gehäuse mit separater Montagehalterung, Befestigung mit 3M-Klebeband; mehrere Funktionsversionen verfügbar, einschließlich Ein/Aus, mehrstufiger Dimmung, stufenloser Dimmung und Farbtemperatureinstellung; weiter Eingangsspannungsbereich DC5-24V mit hoher Belastbarkeit; vollständiger Isolationsschutz, lange Lebensdauer und stabile Leistung; RoHS-konform.
Berührungserkennung durch Materialien, unterstützt die Touch-Bedienung durch 3-5 mm Glas, Acryl, Kunststoff, Keramik und andere Materialien; verdeckte Bedienung ohne Öffnung im Bedienfeld; ABS-Gehäuse mit separater Montagehalterung, Befestigung mit 3M-Klebeband; mehrere Funktionsversionen verfügbar, einschließlich Ein/Aus, mehrstufiger Dimmung, stufenloser Dimmung und Farbtemperatureinstellung; weiter Eingangsspannungsbereich DC5-24V mit hoher Belastbarkeit; vollständiger Isolationsschutz, lange Lebensdauer und stabile Leistung; RoHS-konform.
• Konstruktion & Verarbeitung

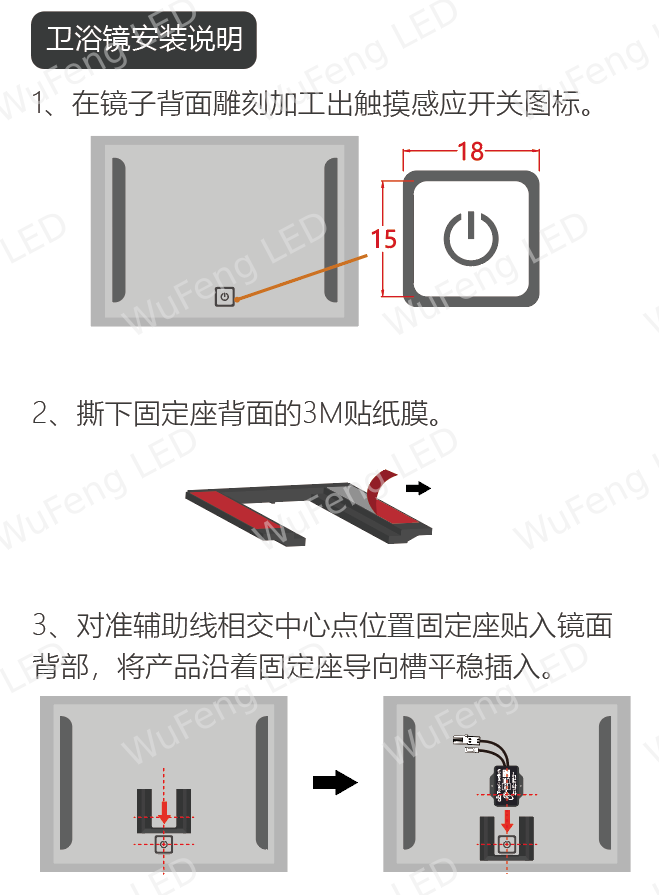

Schaltergehäuse und Gehäuse der Montagehalterung bestehen aus ABS; Abmessungen des Schalters: 38.5×46.5×8mm, Abmessungen der Montagehalterung: 60.7×53.7×4.6mm; Montage mittels 3M-Klebeband; jedes Stück wird einzeln in einem Innenkarton verpackt.
Schaltergehäuse und Gehäuse der Montagehalterung bestehen aus ABS; Abmessungen des Schalters: 38.5×46.5×8mm, Abmessungen der Montagehalterung: 60.7×53.7×4.6mm; Montage mittels 3M-Klebeband; jedes Stück wird einzeln in einem Innenkarton verpackt.
• Elektrische Leistung
Eingangsspannung: DC5-24V; maximaler Ausgangsstrom: 3A; maximale Lastleistung: 36W@12V; Schutzart: IP20; vollständiger Isolationsschutz.
Eingangsspannung: DC5-24V; maximaler Ausgangsstrom: 3A; maximale Lastleistung: 36W@12V; Schutzart: IP20; vollständiger Isolationsschutz.
• Betriebsumgebung
Betriebstemperatur: -20℃~+40℃; Lagertemperatur: -20℃~+60℃; Lebensdauer >20000hrs; RoHS-konform.
Betriebstemperatur: -20℃~+40℃; Lagertemperatur: -20℃~+60℃; Lebensdauer >20000hrs; RoHS-konform.
• Anwendungsbereiche

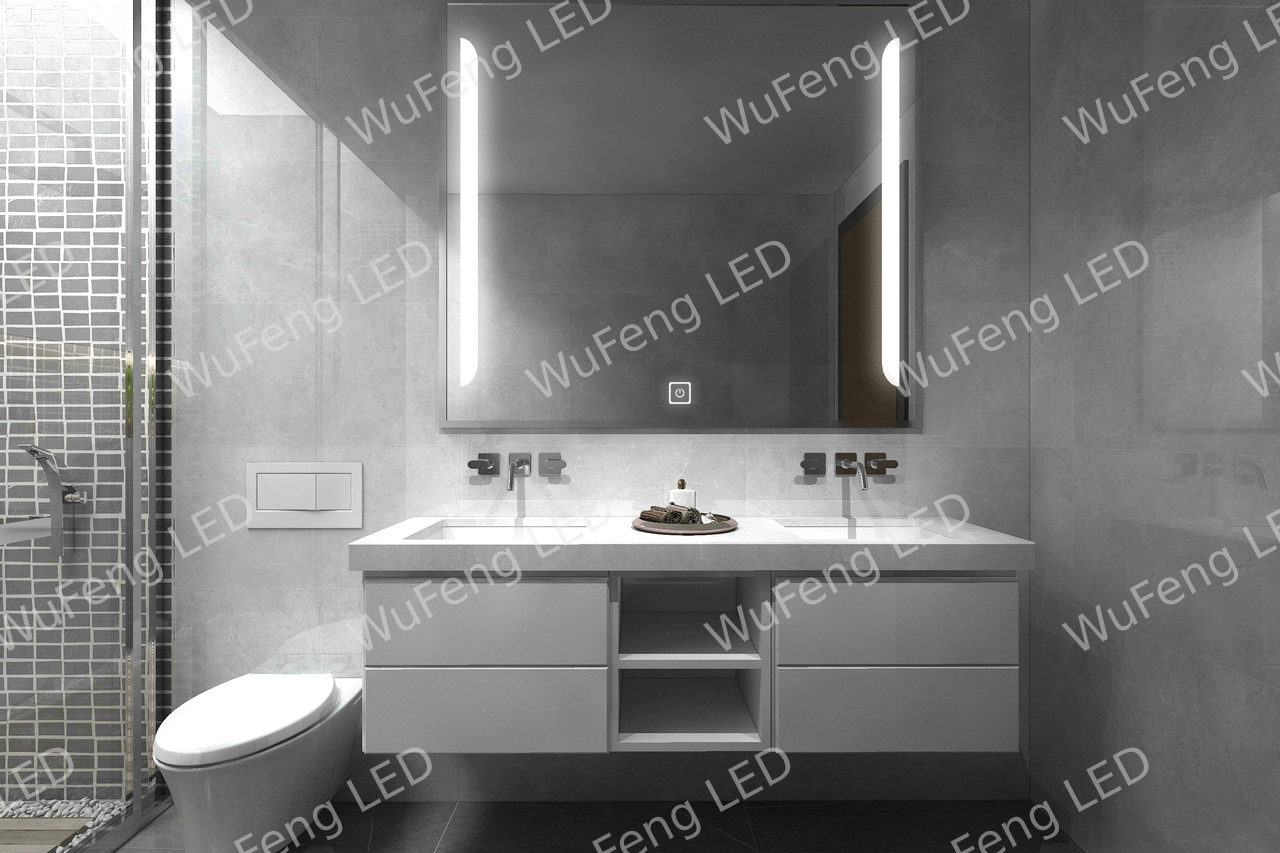

Weit verbreitet für Beleuchtungen von Badezimmerspiegelschränken, Kosmetikspiegeln, LED-Lichtbändern in Schränken, Kleiderschrankbeleuchtungen, LED-Lichtleisten für Vitrinen sowie für verschiedene Niedervolt-Dekorationsleuchten.
Weit verbreitet für Beleuchtungen von Badezimmerspiegelschränken, Kosmetikspiegeln, LED-Lichtbändern in Schränken, Kleiderschrankbeleuchtungen, LED-Lichtleisten für Vitrinen sowie für verschiedene Niedervolt-Dekorationsleuchten.
| Kategorie | Parameter | Spezifikation |
| Äußeres & Konstruktion | Produktabmessungen | 38.5×46.5×8 mm (Schalter) / 60.7×53.7×4.6 mm (Montagehalterung) |
| Material | ABS | |
| Montageart | 3M-Klebeband | |
| Einzel-Innenverpackung | Innenkarton | |
| Elektrische Parameter | Eingangsspannung | DC5-24V |
| Maximaler Ausgangsstrom | 3A | |
| Maximale Lastleistung | 36W@12V | |
| Sonstiges | Erfassungsmethode | Berührungserkennung durch Materialien |
| Unterstützte Spiegelstärke | 3-5mm | |
| Schutzart | IP20 | |
| Isolationsschutz | Vollständig isoliert | |
| Lebensdauer | >20000hrs | |
| Betriebstemperatur | -20℃～+40℃ | |
| Lagertemperatur | -20℃～+60℃ | |
| RoHS | √ |
| Produktmodell | Funktionsbeschreibung |
| WF-LC4048DW-TD-111 | Zweifarbmodus: Beim Einschalten stehen drei Farbtemperaturstufen zur Verfügung (Neutralweiß-Warmweiß-Kaltweiß); langes Drücken ermöglicht stufenloses Dimmen (6%-100%). |
| WF-LC4048-TD-100 | Einfarbmodus (stufenloses Dimmen): Kurzes Drücken zum Ein-/Ausschalten, langes Drücken für stufenloses Dimmen (6%-100%). |
| WF-LC4048-TC-011 | Einfarbmodus (ohne Dimmfunktion): Kurzes Drücken zum Ein-/Ausschalten. |
| WF-LC4048-TD-010 | Einfarbmodus (dreistufiges Dimmen): Ein (10%) - 40% - 100% - Aus, zyklisch. |
| WF-LC4048-TD-000 | Einfarbmodus (dreistufiges Dimmen): Ein (20%) - 60% - 100% - Aus, zyklisch. |
| WF-LC4048-TD-001 | Einfarbmodus (vierstufiges Dimmen): Ein (6%) - 25% - 75% - 100% - Aus, zyklisch. |
