· Produkteigenschaften

Externes Bluetooth Mesh Wireless Networking, Konstantspannungsausgang; kompakt, ultradünn und leicht; breiter Spannungseingang 100-240VAC (50/60Hz); extrem geringe Standby-Leistungsaufnahme ≤75mW; maximaler Wirkungsgrad ≥88%; isolierte Lösung; Multiport-Ausgang; Gehäuse aus flammhemmendem PC-Kunststoff; integrierte aktive PFC-Funktion; Kurzschluss-, Überlast-, Überspannungs- und Übertemperaturschutz; unterstützt Bluetooth Mesh Wireless Networking, geeignet für Innenraum-12/24V-Konstantspannungs-LED-Leuchten.

· Aufbau und Verarbeitung

Gehäuse aus flammhemmendem PC-Kunststoff, insgesamt ultradünn und kompakt; externe unabhängige Installation, isolierte Architektur, integrierte aktive PFC; integrierte 4-Port-Dupont-Klemmen + 1-Port-Hochstromklemmenausgang, mit 2 Controller-Schnittstellen an der Seite (kompatibel mit Türkontakt-/Handwisch-/Touch-/Bewegungsmelder-Schaltern); dieser Treiber gehört zur Wireless-Networking-Serie und basiert auf Bluetooth Mesh zur Erstellung einer dynamisch erweiterbaren Netzwerkarchitektur. Mehrere Treiber können über Bluetooth mit drahtlosen Schaltern kommunizieren, maximale Kommunikationsreichweite 30M, enabling langreichweitige verkabelungsfreie integrierte Leuchtenverwaltung, kann mit drahtlosen Sensorschaltern verwendet werden. Produktabmessungen 160×62×19.5mm (L×B×H).

· Elektrische Leistung

Eingangsspannung AC100-240V (50/60Hz), Konstantspannungsausgang DC12V / DC24V; Vollastwirkungsgrad ≥90%, Standby-Leistungsaufnahme ≤75mW; PF≥0.95@115VAC; PF≥0.90@230VAC; THD < 10%; Ausgangsspannungsgenauigkeit ±2.5%; 12V-Welligkeit ≤120mVp-p, 24V-Welligkeit ≤240mVp-p; Einschaltanstiegszeit ≤0.5S; Schutzart IP20; Kurzschluss-, Überstrom- und Übertemperaturschutz, automatische Wiederherstellung nach Fehlerbeseitigung. Gehäuse-Tc-Temperatur ≤+85℃.

· Betriebsumgebung

Betriebstemperatur -20℃ ~ +40℃, Lagertemperatur -20℃ ~ +60℃; Betriebsfeuchte 20-95% RH, nicht kondensierend; natürliche Luftkühlung.

· Anwendungsbereiche

Treiber für Innenraum-12V/24V-Konstantspannungs-LED-Leuchten. Leistung 40W, ebenfalls 60W und 100W erhältlich. Geeignet für Schrankbeleuchtung, Linienleuchten, LED-Streifen und andere Innenraum-Konstantspannungsbeleuchtungsprodukte, unterstützt Bluetooth Mesh Wireless Networking für verkabelungsfreie zentrale Steuerung.

· Leistungsparameter-Tabelle

Kategorie	Artikel	Parameter
Produktinformationen	Produktmodell	WF-LD40U-12VS, WF-LD40U-24VS (Konstantspannungs-LED-Treiber, DC12V / DC24V wählbar)
	Produktabmessungen	160×62×19.5mm (L×B×H)
	Material	Flammhemmendes PC-Material

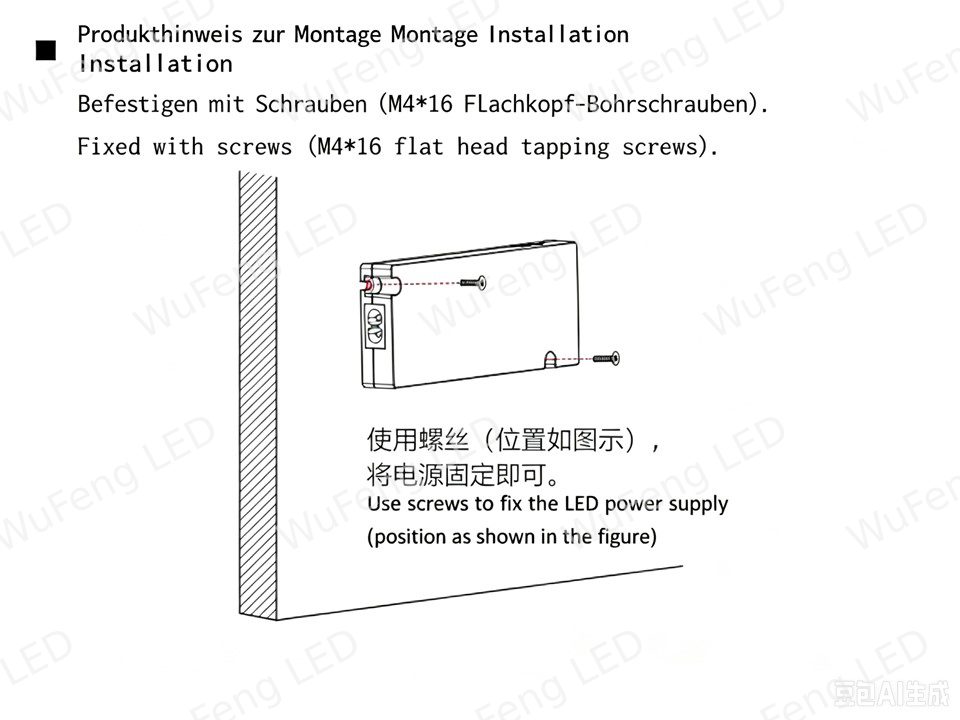

	Installationsmethode	Externe unabhängige Installation
	Konstruktionsmerkmale	Isolierte Lösung, integrierte aktive PFC, Multiport-Ausgang, Bluetooth Mesh Wireless Networking, 2-Kanal-Controller-Schnittstelle an der Seite
Elektrische Leistung	Eingangsspannung	100-240VAC, 50/60Hz
	Ausgangsspannung	DC12V / DC24V (Konstantspannungsausgang)
	Umwandlungswirkungsgrad	≥90%
	Leistungsfaktor PF	PF≥0.95@115VAC; PF≥0.90@230VAC (Vollast)
	Gesamtklirrfaktor THD	THD＜10% (Vollast / 115VAC, 230VAC)
	Standby-Leistungsaufnahme	≤75mW
	Ausgangsspannungsgenauigkeit	±2.5%
	Welligkeit & Rauschen	12V≤120mVp-p; 24V≤240mVp-p
	Einschaltanstiegszeit	≤0.5S
Schutzfunktionen	Überstromschutz	Auslösung bei Last über 110%-130%, automatische Wiederherstellung nach Normalisierung der Last
	Kurzschlussschutz	Automatische Wiederherstellung nach Beseitigung des anomalen Lastzustands
	Übertemperaturschutz	Abschaltung der Ausgangsspannung, Neustart und Wiederherstellung nach Temperaturabfall
Umgebungsparameter	Betriebstemperatur	-20℃～+40℃
	Maximale Gehäusetemperatur	Tc=+85℃
	Betriebsfeuchte	20~95% RH, nicht kondensierend
	Lagertemperatur & -feuchte	-20~+60℃, 10~95% RH, nicht kondensierend
Sicherheit & EMV	Sicherheitsnormen	UL8750, EN61347, GB17625 usw.
	Elektromagnetische Verträglichkeit	Erfüllt die entsprechenden EMV-Emissions- und Immunitätsnormen
