Cargador y controlador de luz táctil empotrable
- Modelo：
- WF-CH36-TC
- Input voltage：
- DC 12~24 V
- Output：
- Type-A+Type-C:5V/2.4A+5V/2.4A
- IP Rating：
- IP20
- Certificaciones：
- —
- Características：
- WF-CH36-TC Módulo de carga rápida USB táctil regulable empotrable, entrada DC12~24V. Integra salida de carga rápida doble puerto USB-A + Type-C y control de luz LED. Control táctil encendido/apagado y regulación continua, indicador y efecto de fundido conmutables. Montaje empotrado para armarios, roperos y muebles.
Características del producto
Carcasa PC+ABS, fijación con tuerca empotrada, compatible con paneles de 3–25mm. Tuerca dentada con junta tórica antideslizante para una fijación firme. Todo en uno: carga rápida doble puerto + control LED. Ambos puertos soportan protocolos de carga rápida, reparto automático de potencia en salida simultánea. Control táctil: toque corto encende/apaga (fundido 3s), pulsación larga para regulación continua, se bloquea el brillo al soltar. Triple toque para alternar el indicador; pulsación larga 10s con luz apagada para activar/desactivar el efecto fundido. Funciones flexibles, IP20 para interior, ideal para armarios, bodegas, roperos.
Estructura y fabricación

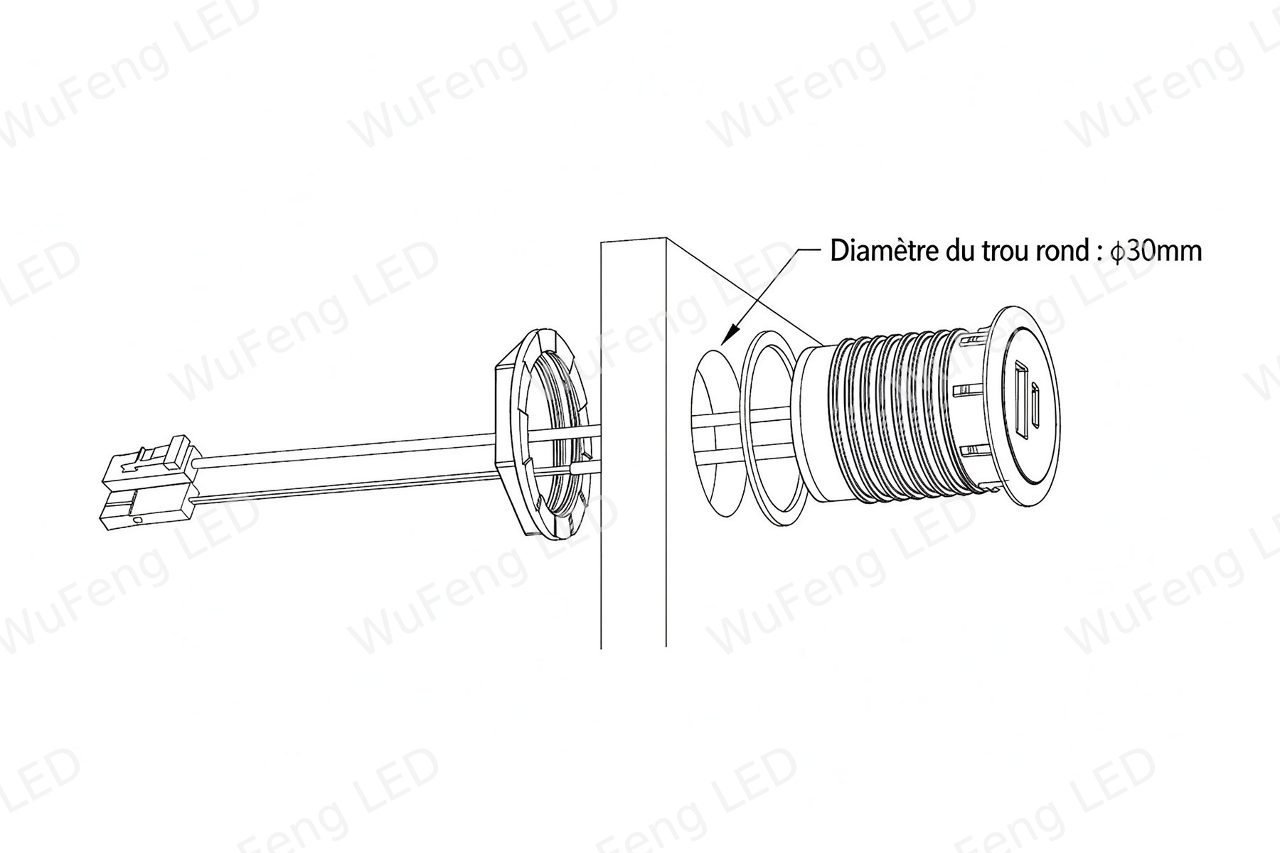

Carcasa PC+ABS, montaje empotrado, tuerca de bloqueo dentada + junta tórica antideslizante, grosor compatible 3–25mm, grado de protección IP20.
Rendimiento eléctrico
Tensión de entrada DC12~24V; Protocolos de carga rápida admitidos: DCP, QC2.0, QC3.0, FCP, SCP, AFC, MTK PE, PPS
Salida USB‑A: 5/9V=3A, 12V=3A @ entrada 24V
Salida Type‑C: 5/9V=3A, 12V=3A, 20V=2.25A @ entrada 24V
Salida simultánea doble puerto: Type‑A+Type‑C：5V/2.4A+5V/2.4A
Salida LED máxima 5A; Detección de conexión, control táctil de regulación.
Salida USB‑A: 5/9V=3A, 12V=3A @ entrada 24V
Salida Type‑C: 5/9V=3A, 12V=3A, 20V=2.25A @ entrada 24V
Salida simultánea doble puerto: Type‑A+Type‑C：5V/2.4A+5V/2.4A
Salida LED máxima 5A; Detección de conexión, control táctil de regulación.
Entorno de trabajo
Temperatura de funcionamiento: -20℃~+40℃; Temperatura máxima de carcasa ≤85℃.
Aplicación
Muebles a medida: armarios, bodegas, roperos. Suministra carga rápida USB y regulación de iluminación LED al mismo tiempo.
| Categoría | Ítem | Valor |
| Info básica | Modelo | WF-CH36-TC |
| Estructura | Material carcasa | PC+ABS |
| Tipo de instalación | Fijación con tuerca empotrada | |
| Grosor de panel compatible | 3~25mm | |
| Grado de protección | IP20 | |
| Eléctrico | Tensión de entrada | DC12~24V |
| Protocolos de carga rápida | DCP, QC2.0, QC3.0, FCP, SCP, AFC, MTK PE, PPS | |
| Salida puerto único USB‑A | 5/9V=3A, 12V=3A@ entrada 24V | |
| Salida puerto único Type‑C | 5/9V=3A, 12V=3A, 20V=2.25A@ entrada 24V | |
| Salida simultánea doble puerto | Type‑A+Type‑C：5V/2.4A+5V/2.4A | |
| Salida LED | 5A(MAX) | |
| Control | Función de control | Control táctil: Toque corto encendido/apagado (fundido 3s); Pulsación larga regulación continua, bloqueo de brillo al soltar; Triple toque para alternar indicador; Pulsación larga 10s con luz apagada para activar/desactivar fundido |
| Entorno | Temperatura de funcionamiento | -20℃~+40℃ |
| Temperatura máxima carcasa | ≤85℃ |
