Chargeur et contrôleur d’éclairage tactile encastrable
- Modèle：
- WF-CH36-TC
- Tension d'entrée：
- DC 12~24 V
- Output：
- Type-A+Type-C:5V/2.4A+5V/2.4A
- Indice IP：
- IP20
- Certifications：
- —
- Caractéristiques：
- WF-CH36-TC Module USB de charge rapide tactile et réglable encastrable, entrée DC12~24V. Intègre double port USB-A + Type-C charge rapide et sortie de contrôle LED. Commande tactile marche/arrêt et gradation continue, voyant lumineux et effet de fondu commutables. Installation encastrée pour armoires, penderies et meubles.
Caractéristiques du produit
Boîtier PC+ABS, fixation par écrou encastrable, compatible avec panneaux de 3–25mm. Écrou cranté avec joint torique pour antidérapant et fixation solide. Tout-en-un : charge rapide double port + contrôle d’éclairage LED. Chaque port USB-A et Type-C prend en charge les protocoles de charge rapide, répartition automatique de puissance en sortie simultanée. Commande tactile : appui simple pour allumer/éteindre (fondu 3s), appui long pour gradation continue, verrouillage de la luminosité au relâchement. Triple appui pour basculer le voyant lumineux ; appui long 10s à l’extinction pour activer/désactiver l’effet de fondu. Fonctions riches et flexibles, IP20 pour usage intérieur, adapté aux armoires, caves à vin, penderies.
Structure et fabrication

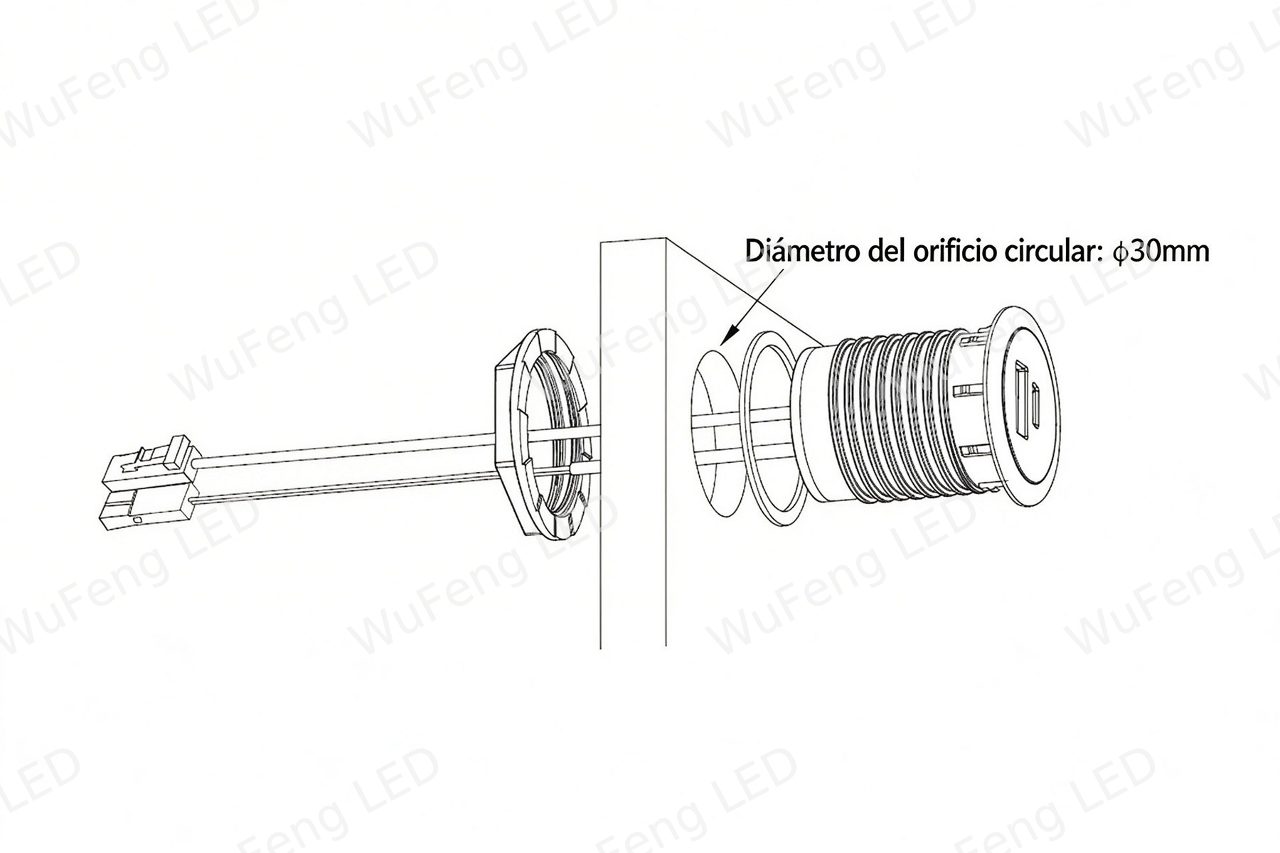

Boîtier PC+ABS, structure encastrée, écrou de blocage cranté + joint torique antidérapant, épaisseur compatible 3–25mm, indice de protection IP20.
Performances électriques
Tension d’entrée DC12~24V ; Protocoles de charge rapide pris en charge : DCP, QC2.0, QC3.0, FCP, SCP, AFC, MTK PE, PPS
Sortie USB‑A : 5/9V=3A, 12V=3A @ entrée 24V
Sortie Type‑C : 5/9V=3A, 12V=3A, 20V=2.25A @ entrée 24V
Sortie simultanée double port : Type‑A+Type‑C：5V/2.4A+5V/2.4A
Sortie LED max 5A ; Détection de branchement, commande de gradation tactile.
Sortie USB‑A : 5/9V=3A, 12V=3A @ entrée 24V
Sortie Type‑C : 5/9V=3A, 12V=3A, 20V=2.25A @ entrée 24V
Sortie simultanée double port : Type‑A+Type‑C：5V/2.4A+5V/2.4A
Sortie LED max 5A ; Détection de branchement, commande de gradation tactile.
Environnement de fonctionnement
Température de fonctionnement : -20℃~+40℃ ; Température maximale du boîtier ≤85℃.
Application
Meubles sur mesure : armoires, caves à vin, penderies. Fournit simultanément la charge rapide USB et la gradation d’éclairage LED.
| Catégorie | Désignation | Valeur |
| Info générale | Référence | WF-CH36-TC |
| Structure | Matériau boîtier | PC+ABS |
| Mode de pose | Fixation par écrou encastrable | |
| Épaisseur panneau compatible | 3~25mm | |
| Indice de protection | IP20 | |
| Électrique | Tension d’entrée | DC12~24V |
| Protocoles charge rapide | DCP, QC2.0, QC3.0, FCP, SCP, AFC, MTK PE, PPS | |
| Sortie simple port USB‑A | 5/9V=3A, 12V=3A@ entrée 24V | |
| Sortie simple port Type‑C | 5/9V=3A, 12V=3A, 20V=2.25A@ entrée 24V | |
| Sortie simultanée double port | Type‑A+Type‑C：5V/2.4A+5V/2.4A | |
| Sortie LED | 5A(MAX) | |
| Commande | Fonction de contrôle | Commande tactile : Appui simple allumage/extinction (fondu 3s) ; Appui long gradation continue, verrouillage luminosité au relâchement ; Triple appui pour basculer le voyant ; Appui long 10s à l’extinction pour activer/désactiver le fondu |
| Environnement | Température de fonctionnement | -20℃~+40℃ |
| Température max boîtier | ≤85℃ |
