· Caractéristiques du produit

Mise en réseau sans fil Bluetooth Mesh externe, sortie à tension constante; compact, ultra-mince et léger; large plage de tension d'entrée 100-240VAC (50/60Hz); consommation en veille ultra-faible ≤75mW; rendement de conversion maximal ≥88%; solution isolée; sortie multiport; boîtier en matériau PC ignifugé; fonction PFC active intégrée; protection contre les courts-circuits, les surcharges, les surtensions et les surtempératures; prend en charge la mise en réseau sans fil Bluetooth Mesh, adapté aux luminaires LED à tension constante 12/24V pour intérieur.

· Structure et Fabrication

Boîtier en matériau PC ignifugé, globalement ultra-mince et compact; installation externe indépendante, architecture isolée, PFC active intégrée; bornes Dupont 4 ports intégrées + sortie à borne haute courant 1 port, avec 2 interfaces de contrôleur sur le côté (compatibles avec interrupteurs à contact de porte / détection de main / tactile / détecteur de mouvement); ce conducteur appartient à la série de mise en réseau sans fil, basée sur Bluetooth Mesh pour construire une architecture réseau dynamiquement extensible. Plusieurs conducteurs peuvent communiquer avec des interrupteurs sans fil via Bluetooth, distance de communication maximale 30M, permettant une gestion intégrée des luminaires sans fil à longue distance, peut être utilisé avec des interrupteurs à capteur sans fil. Dimensions du produit 160×62×19.5mm (L×l×H).

· Performances Électriques

Tension d'entrée AC100-240V (50/60Hz), sortie à tension constante DC12V / DC24V; rendement à pleine charge ≥90%, consommation en veille ≤75mW; PF≥0.95@115VAC; PF≥0.90@230VAC; THD < 10%; précision de tension de sortie ±2.5%; ondulation 12V ≤120mVp-p, ondulation 24V ≤240mVp-p; temps de montée au démarrage ≤0.5S; indice de protection IP20; protection contre les courts-circuits, surintensités et surtempératures, rétablissement automatique après élimination du défaut. Température Tc du boîtier ≤+85℃.

· Environnement de Fonctionnement

Température de fonctionnement -20℃ ~ +40℃, température de stockage -20℃ ~ +60℃; humidité de fonctionnement 20-95% HR, sans condensation; refroidissement par air naturel.

· Scénarios d'Application

Driver pour luminaires LED à tension constante 12V/24V d'intérieur. Puissance 40W, également disponible en 60W et 100W. Adapté aux éclairages d'armoire, luminaires linéaires, rubans LED et autres produits d'éclairage à tension constante d'intérieur, prend en charge la mise en réseau sans fil Bluetooth Mesh pour un contrôle centralisé sans fil.

· Tableau des Paramètres de Performance

Catégorie	Article	Paramètre
Informations sur le produit	Modèle du produit	WF-LD40U-12VS, WF-LD40U-24VS (Conducteur LED à tension constante, DC12V / DC24V en option)
	Dimensions du produit	160×62×19.5mm (L×l×H)
	Matériau	Matériau PC ignifugé

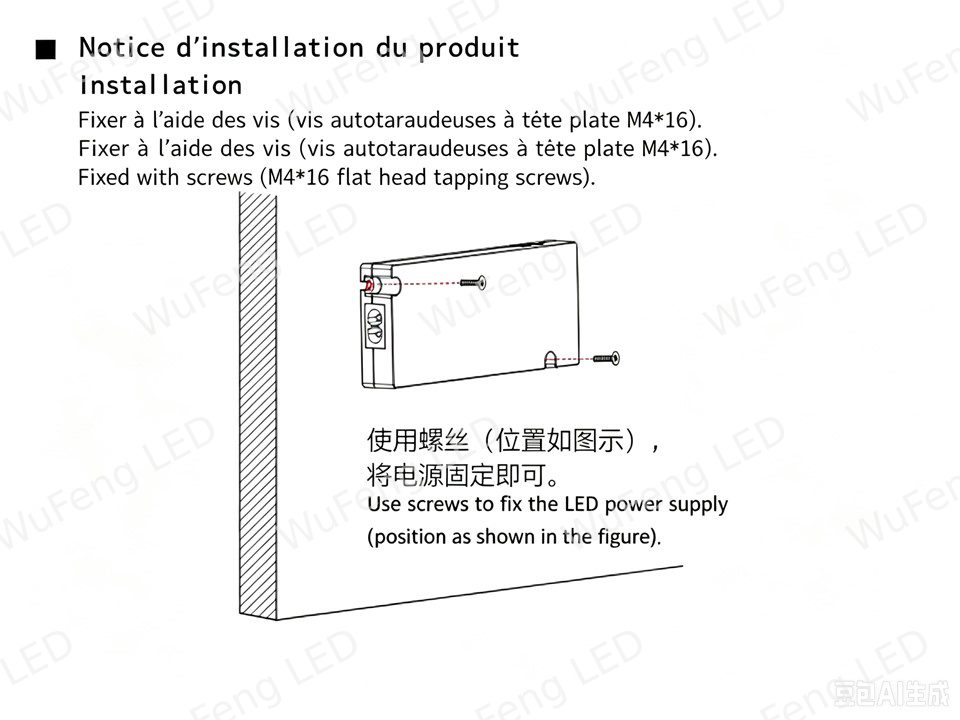

	Mode d'installation	Installation externe indépendante
	Caractéristiques structurelles	Solution isolée, PFC active intégrée, sortie multiport, mise en réseau sans fil Bluetooth Mesh, interface contrôleur 2 canaux sur le côté
Performances électriques	Tension d'entrée	100-240VAC, 50/60Hz
	Tension de sortie	DC12V / DC24V (sortie à tension constante)
	Rendement de conversion	≥90%
	Facteur de puissance PF	PF≥0.95@115VAC; PF≥0.90@230VAC (pleine charge)
	Distorsion harmonique totale THD	THD＜10% (pleine charge / 115VAC, 230VAC)
	Consommation en veille	≤75mW
	Précision de tension de sortie	±2.5%
	Ondulation et bruit	12V≤120mVp-p; 24V≤240mVp-p
	Temps de montée au démarrage	≤0.5S
Fonctions de protection	Protection contre les surintensités	Déclenchement lorsque la charge dépasse 110%-130%, rétablissement automatique après le retour à la normale de la charge
	Protection contre les courts-circuits	Rétablissement automatique après suppression de l'état de charge anormal
	Protection contre les surtempératures	Coupure de la tension de sortie, redémarrage et rétablissement après chute de température
Paramètres environnementaux	Température de fonctionnement	-20℃～+40℃
	Température maximale du boîtier	Tc=+85℃
	Humidité de fonctionnement	20~95% HR, sans condensation
	Température et humidité de stockage	-20~+60℃, 10~95% HR, sans condensation
Sécurité & CEM	Normes de sécurité	UL8750, EN61347, GB17625, etc.
	Compatibilité électromagnétique	Conforme aux normes CEM d'émission et d'immunité applicables
