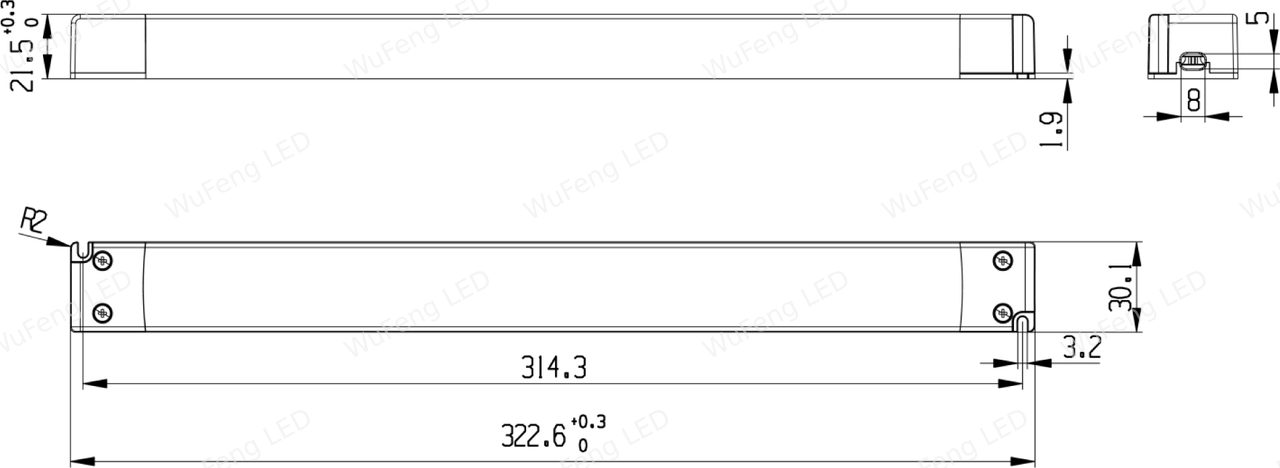

外形図

• 额定入力電圧：AC200-240V 50/60Hz{電力因数在AC230V和满载条件下测得}

型番

额定電圧

過負荷

最大输出电流

PF

Ta

Tc

绝缘等级

保護等級

L×W×H(mm)

WF-CBL12V150W

12V

0-132W

11A

≥0.95

45℃

90℃

Class Ⅱ

IP20

322.6×30.1×21.5

WF-CBL24V150W

24V

0-150W

6.25A

≥0.95

45℃

90℃

Class Ⅱ

IP20

322.6×30.1×21.5

製品特長

• 线形设计，适用于有限的空间照明。
• 高转换效率（最大≥90%）。
• 短絡・過負荷・過電圧・過熱保護を完備。

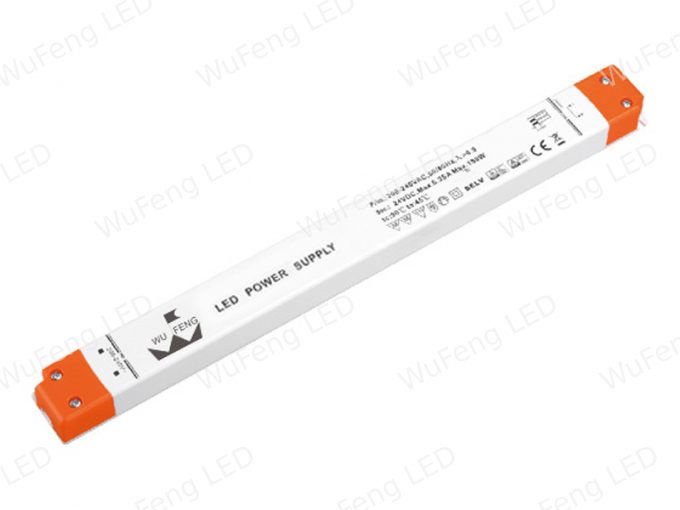

製品紹介

线形设计，适用于有限的空间照明，在キャビネット、家具、ライト，長寿命达30000hrs。

性能パラメータ

• データは試験報告書に準拠

型番

WF-CBL12V150W

WF-CBL24V150W

输入

電圧範囲

AC200-240V

AC200~240V

输入频率

50/60Hz

50/60Hz

输入电流

＜1A

＜1A

フル負荷効率

≥90%

≥90%

输出

電圧

12V±5%

24V±5%

输出电流范围

0-11A

0-6.25A

電力

150W

150W

波纹与噪声（Max）

240mV Vp-p

240mV Vp-p

启动时间（Typ.）

＜0.5S

＜0.5S

工作环境

動作温度

-20～+45℃

-20～+45℃

工作湿度

45～85% RH

45～85% RH

外壳最大温度

90℃

90℃

寿命

30000Hrs

30000Hrs

保护

开路、短路、過負荷、过温度
