製品特長
PC+ABS 筐体、埋め込みナット締め付け取付、3～25mm 板材に対応。ギザ付きナットと O リングで滑り止め、しっかり固定。デュアルポート急速充電＋LED 照明制御一体型。USB-A、Type-C それぞれ急速充電プロトコル対応、同時出力時は自動で電力分配。タッチ制御搭載：1 回タッチで点灯 / 消灯（3 秒フェードイン・フェードアウト）、長押しで無段階調光、離すと明るさをロック。3 回連続タッチでインジケーター切替、消灯状態で 10 秒長押しするとフェード機能の ON/OFF 切替。機能豊富、IP20 屋内用、キッチンキャビネット、ワインキャビネット、クローゼットなど家具に対応。
構造・仕様

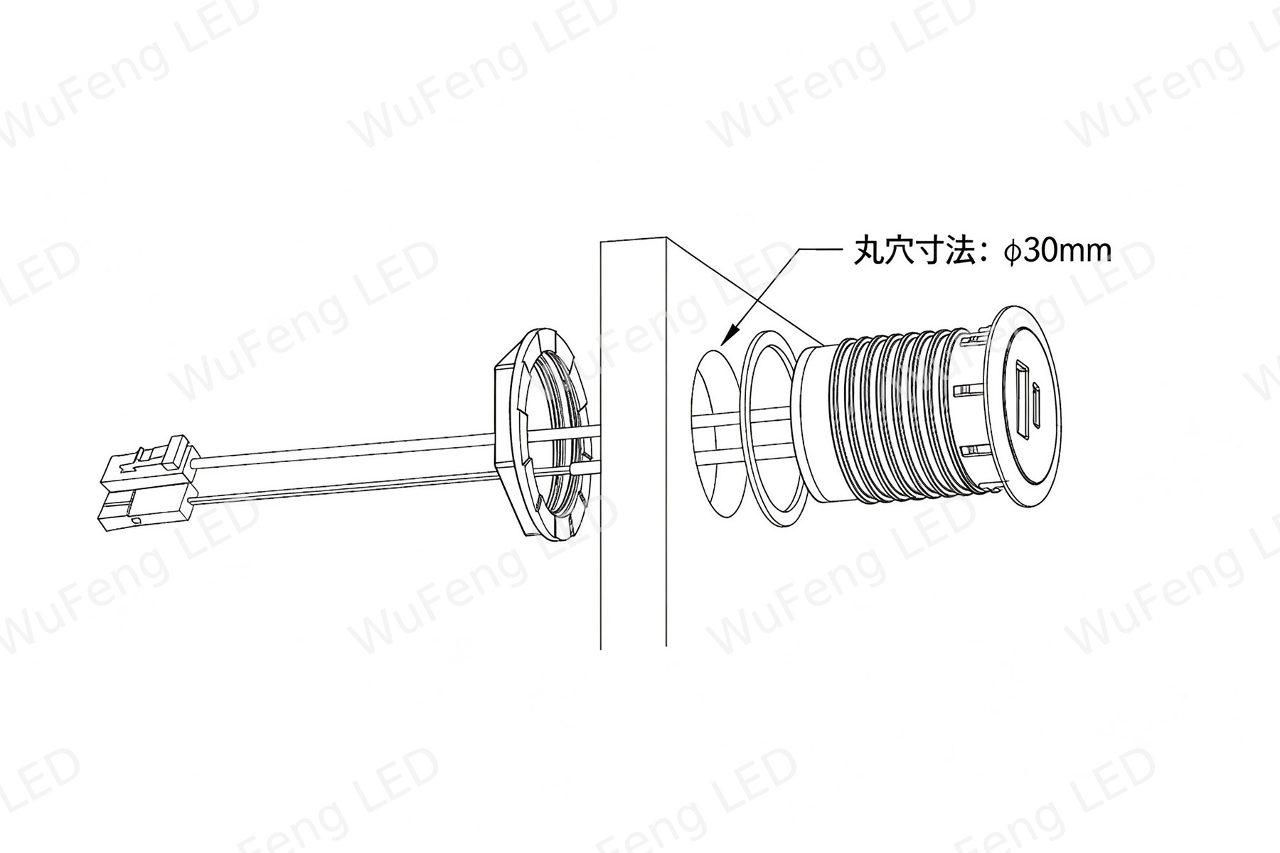

PC+ABS 筐体、埋め込み取付構造、ギザ付きロックナット＋O リング滑り止めパッキン、対応板材厚 3～25mm、保護等級 IP20。
電気性能
入力電圧 DC12～24V；対応急速充電プロトコル：DCP、QC2.0、QC3.0、FCP、SCP、AFC、MTK PE、PPS
USB‑A 出力：5/9V=3A、12V=3A@24V 入力
Type‑C 出力：5/9V=3A、12V=3A、20V=2.25A@24V 入力
デュアルポート同時出力：Type‑A+Type‑C：5V/2.4A+5V/2.4A
LED 最大出力 5A；抜き差し検知、タッチ調光制御機能付き。
USB‑A 出力：5/9V=3A、12V=3A@24V 入力
Type‑C 出力：5/9V=3A、12V=3A、20V=2.25A@24V 入力
デュアルポート同時出力：Type‑A+Type‑C：5V/2.4A+5V/2.4A
LED 最大出力 5A；抜き差し検知、タッチ調光制御機能付き。
使用環境
動作温度：-20℃～+40℃；筐体最高温度 ≤85℃。
適用用途
キャビネット、ワインキャビネット、クローゼットなどオーダー家具。USB 急速充電給電と LED 照明調光制御を同時に実現します。
| 区分 | 項目 | 仕様値 |
| 基本情報 | 型番 | WF-CH36-TC |
| 構造仕様 | 筐体材質 | PC+ABS |
| 取付方式 | 埋め込みナット固定 | |
| 対応板材厚 | 3～25mm | |
| 保護等級 | IP20 | |
| 電気仕様 | 入力電圧 | DC12～24V |
| 対応急速充電プロトコル | DCP、QC2.0、QC3.0、FCP、SCP、AFC、MTK PE、PPS | |
| USB‑A 単ポート出力 | 5/9V=3A、12V=3A@24V 入力 | |
| Type‑C 単ポート出力 | 5/9V=3A、12V=3A、20V=2.25A@24V 入力 | |
| デュアルポート同時出力 | Type‑A+Type‑C：5V/2.4A+5V/2.4A | |
| LED 出力 | 5A(MAX) | |
| 制御機能 | 制御機能 | タッチ制御：1 回タッチで点灯 / 消灯（3 秒フェードイン・フェードアウト）；長押し無段階調光、離すと明るさロック；3 回連続タッチでインジケーター切替；消灯時 10 秒長押しでフェード機能 ON/OFF |
| 環境仕様 | 動作温度 | -20℃～+40℃ |
| 筐体最高温度 | ≤85℃ |
