・製品特長

外部設置独立型、定電圧出力；小型・超薄型・軽量；広範囲入力電圧 100‑240VAC（50/60Hz）；待機電力 ≤75mW；最大変換効率 ≥88％；絶縁設計；マルチポート出力；PC 難燃材質；アクティブ PFC 内蔵；短絡・過負荷・過電圧・過熱保護機能搭載；Bluetooth‑Mesh 無線連携対応、室内 DC12V/24V 定電圧 LED 照明に適します。

・構造・仕様
PC 難燃ハウジング、超薄小型構造；外部独立取付、絶縁回路にアクティブ PFC を内蔵；4 ピンデュポン端子＋大電流出力端子；側面にコントローラポートを 2 個搭載（ドアセンサー、ハンドスキャン、タッチ、人感センサースイッチ対応）。 本電源は無線連携シリーズ製品で、Bluetooth‑Mesh により拡張可能なネットワークを構築します。複数台の電源が無線スイッチと Bluetooth 通信、最大通信距離 30M。配線不要で遠距離一括管理可能、無線センサースイッチと併用できます。 製品寸法：160×62×19.5mm (L×W×H)。

・電気的性能
入力：AC100‑240V 50/60Hz；定電圧出力 DC12V/DC24V；全負荷効率≥90%；待機電力 ≤75mW；PF≥0.95@115VAC；PF≥0.90@230VAC；THD＜10%；出力電圧精度 ±2.5%；リップル：12V≤120mVp‑p、24V≤240mVp‑p；立ち上がり時間 ≤0.5S；IP20；短絡・過電流・過熱保護、障害除去後自動復帰。筐体最高温度 Tc≤+85℃。

・使用環境
動作温度‑20℃～+40℃；保存温度‑20℃～+60℃；動作湿度 20‑95% RH（結露なし）；自然空冷。

・適用用途
室内 DC12V/24V 定電圧 LED 照明駆動（キャビネットライト、リニアライト、LED テープライトなど）。Bluetooth‑Mesh による配線不要な集中制御に対応。

分類	項目	仕様値
製品情報	型式	定電圧 LED ドライバ（DC12V／DC24V 選択可）
	外形寸法	160×62×19.5mm(L×W×H)
	材質	PC 難燃樹脂

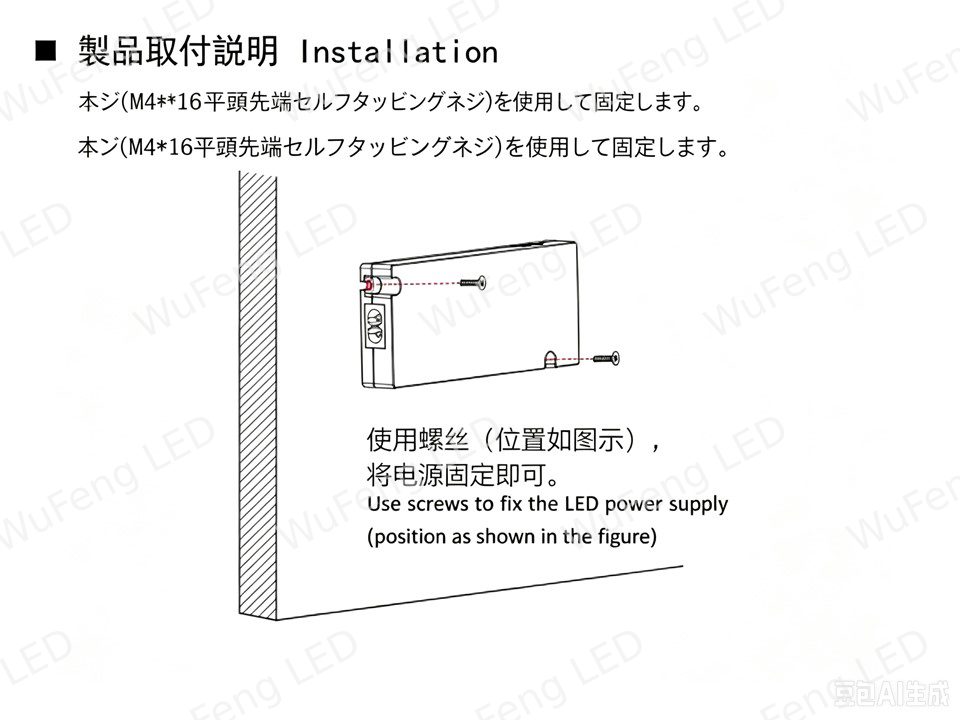

	取付方式	外部独立取付
	構造特徴	絶縁設計、アクティブ PFC 内蔵、マルチポート出力、Bluetooth‑Mesh 無線連携、側面コントローラポート 2 個
電気性能	入力電圧	100‑240VAC、50/60Hz
	出力電圧	DC12V／DC24V（定電圧出力）
	変換効率	≥90%
	力率 PF	PF≥0.95@115VAC；PF≥0.90@230VAC（全負荷）
	高調波歪 THD	THD＜10%（全負荷 115VAC、230VAC）
	待機電力	≤75mW
	出力電圧精度	±2.5%
	リップル・ノイズ	12V≤120mVp‑p；24V≤240mVp‑p
	立ち上がり時間	≤0.5S
保護機能	過電流保護	負荷 110%‑130% で保護作動、負荷正常時自動復帰
	短絡保護	異常要因除去後自動復帰
	過熱保護	出力遮断、温度低下後自動再起動
環境条件	動作温度	‑20℃～+40℃
	筐体最高温度	Tc=+85℃
	動作湿度	20～95% RH、結露なし
	保存温湿度	‑20～+60℃、10～95% RH、結露なし
安全・EMC	安全規格	UL8750、EN61347、GB17625 など
	EMC	対応 EMC エミッション・イミュニティ規格適合
