제품 특징
PC+ABS 하우징, 매립 너트 고정식 설치, 3–25mm 두께 판재에 호환. 톱니형 너트와 O링으로 미끄럼 방지, 견고하게 고정. 듀얼포트 고속충전 + LED 조명 제어 일체형. USB-A, Type-C 각 포트 모두 고속충전 프로토콜 지원, 동시 출력 시 자동 전력 분배. 터치 제어 탑재: 한 번 터치로 조명 ON/OFF (3초 페이드 인/아웃), 길게 누르면 무단계 조광 후 손 떼면 밝기 고정. 3회 연속 터치로 표시등 전환, 소등 상태에서 10초 길게 누르면 페이드 기능 켜기/끄기. 기능이 다양하고 유연하며 IP20 실내 사용, 캐비닛, 와인장, 옷장 가구에 적합합니다.
구조 및 공정

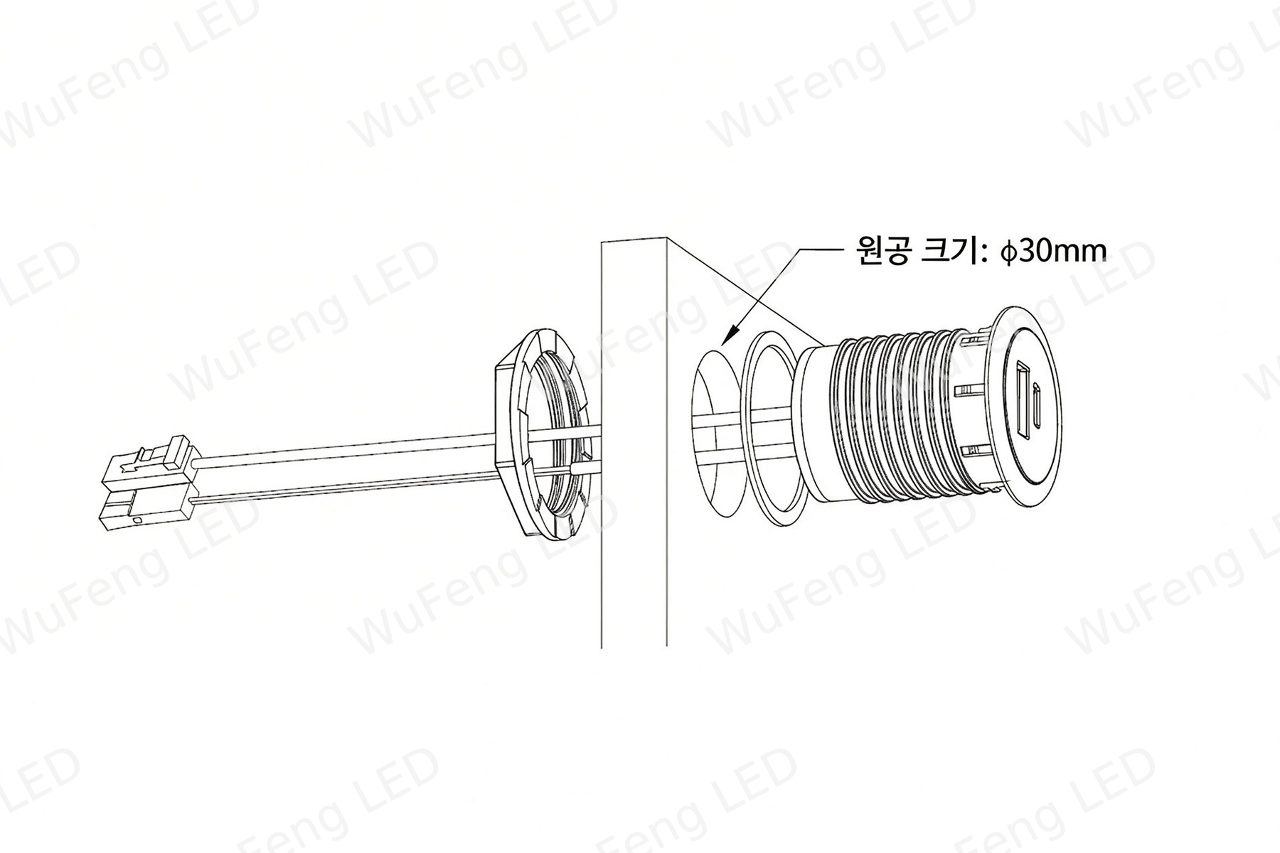

PC+ABS 하우징, 매립형 설치 구조, 톱니형 잠금 너트 + O링 미끄럼방지 패킹, 판재 두께 3–25mm 호환, 보호등급 IP20.
전기 성능
입력전압 DC12~24V; 지원 고속충전 프로토콜: DCP, QC2.0, QC3.0, FCP, SCP, AFC, MTK PE, PPS
USB‑A 출력: 5/9V=3A, 12V=3A@24V 입력
Type‑C 출력: 5/9V=3A, 12V=3A, 20V=2.25A@24V 입력
듀얼포트 동시 출력: Type‑A+Type‑C：5V/2.4A+5V/2.4A
LED 최대 출력 5A; 플러그 감지, 터치 조광 제어 기능 탑재.
USB‑A 출력: 5/9V=3A, 12V=3A@24V 입력
Type‑C 출력: 5/9V=3A, 12V=3A, 20V=2.25A@24V 입력
듀얼포트 동시 출력: Type‑A+Type‑C：5V/2.4A+5V/2.4A
LED 최대 출력 5A; 플러그 감지, 터치 조광 제어 기능 탑재.
사용 환경
사용 온도: -20℃~+40℃; 하우징 최고 온도 ≤85℃.
적용 분야
캐비닛, 와인장, 옷장 등 맞춤형 가구. USB 고속충전 전원공급과 LED 조명 조광 제어를 동시에 지원합니다.
| 구분 | 항목 | 값 |
| 기본정보 | 모델명 | WF-CH36-TC |
| 구조파라미터 | 하우징 소재 | PC+ABS |
| 설치 방식 | 매립 너트 잠금식 | |
| 호환 판재 두께 | 3~25mm | |
| 보호등급 | IP20 | |
| 전기파라미터 | 입력 전압 | DC12~24V |
| 지원 고속충전 프로토콜 | DCP, QC2.0, QC3.0, FCP, SCP, AFC, MTK PE, PPS | |
| USB‑A 단일포트 출력 | 5/9V=3A, 12V=3A@24V 입력 | |
| Type‑C 단일포트 출력 | 5/9V=3A, 12V=3A, 20V=2.25A@24V 입력 | |
| 듀얼포트 동시 출력 | Type‑A+Type‑C：5V/2.4A+5V/2.4A | |
| LED 출력 | 5A(MAX) | |
| 제어기능 | 제어 기능 | 터치 제어: 한 번 터치 점등/소등 (3초 페이드 인/아웃); 길게 누르기 무단계 조광, 손 떼면 밝기 고정; 3회 연속 터치로 표시등 전환; 소등 상태 10초 길게 누르기로 페이드 기능 켜기/끄기 |
| 환경파라미터 | 사용 온도 | -20℃~+40℃ |
| 하우징 최고 온도 | ≤85℃ |
