· 제품 특징

외장 블루투스 메시 무선 네트워킹, 정전압 출력; 소형, 초박형, 경량; 광전압 입력 100-240VAC (50/60Hz); 초저 대기전력 ≤75mW; 최대 변환효율 ≥88%; 절연 방식; 멀티 포트 출력; PC 난연 소재 하우징; 내장 능동형 PFC 기능; 단락, 과부하, 과전압, 과온 보호 기능; 블루투스 메시 무선 네트워킹 지원, 실내 12/24V 정전압 LED 조명기구에 적합.

· 구조 및 공법

PC 난연 소재 하우징, 전체적으로 초박형 및 소형; 외장 독립 설치, 절연 구조, 내장 능동형 PFC; 내장 4포트 듀폰 단자 + 1포트 대전류 단자 출력, 측면에 2개 컨트롤러 인터페이스 (도어센서 / 핸드스위프 / 터치 / 인체감지 스위치 호환); 본 드라이버는 무선 네트워킹 시리즈에 속하며, 블루투스 메시 기반으로 동적 확장 가능한 네트워크 아키텍처를 구축. 여러 대의 드라이버가 무선 스위치와 블루투스 통신 가능, 최대 통신 거리 30M, 장거리 무배선 조명기구 통합 관리 구현, 무선 감지 스위치와 함께 사용 가능. 제품 크기 160×62×19.5mm (가로×세로×높이).

· 전기적 성능

입력전압 AC100-240V (50/60Hz), 정전압 출력 DC12V / DC24V; 만부하 효율 ≥90%, 대기전력 ≤75mW; PF≥0.95@115VAC; PF≥0.90@230VAC; THD < 10%; 출력전압 정밀도 ±2.5%; 12V 리플 ≤120mVp-p, 24V 리플 ≤240mVp-p; 기동 상승시간 ≤0.5S; 보호등급 IP20; 단락, 과전류, 과온 보호, 고장 제거 후 자동 복구. 하우징 Tc 온도 ≤+85℃.

· 사용 환경

동작온도 -20℃ ~ +40℃, 보관온도 -20℃ ~ +60℃; 동작습도 20-95% RH, 결로 없음; 자연 공랭.

· 적용 분야

실내 12V/24V 정전압 LED 조명기구 구동. 정격출력 40W, 60W 및 100W도 선택 가능. 캐비닛 조명, 라인 조명, LED 스트립 등 각종 실내 정전압 조명 제품에 적합, 블루투스 메시 무선 네트워킹을 통한 무배선 집중 제어 지원.

· 성능 파라미터 표

분류	항목	파라미터
제품 정보	제품 모델	WF-LD40U-12VS, WF-LD40U-24VS (정전압 LED 드라이버, DC12V / DC24V 선택 가능)
	제품 규격	160×62×19.5mm (가로×세로×높이)
	소재	PC 난연 소재

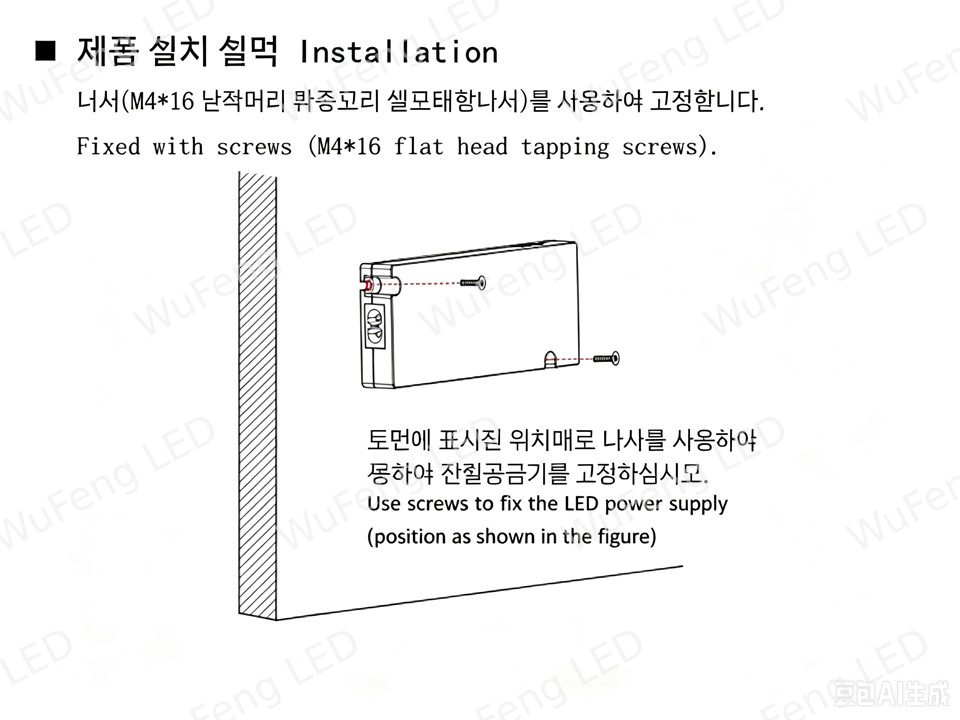

	설치 방식	외장 독립 설치
	구조 특징	절연 방식, 내장 능동형 PFC, 멀티 포트 출력, 블루투스 메시 무선 네트워킹, 측면 2채널 컨트롤러 인터페이스
전기적 성능	입력전압	100-240VAC, 50/60Hz
	출력전압	DC12V / DC24V (정전압 출력)
	변환효율	≥90%
	역률 PF	PF≥0.95@115VAC; PF≥0.90@230VAC (만부하)
	고조파 왜곡 THD	THD＜10% (만부하 / 115VAC, 230VAC)
	대기전력	≤75mW
	출력전압 정밀도	±2.5%
	리플 및 노이즈	12V≤120mVp-p; 24V≤240mVp-p
	기동 상승시간	≤0.5S
보호 기능	과전류 보호	부하가 110%-130% 초과 시 보호 동작, 부하 정상 후 자동 복구
	단락 보호	부하 이상 상태 제거 후 자동 복구 가능
	과온 보호	출력전압 차단, 온도 하강 후 재시작 복구
환경 파라미터	동작온도	-20℃～+40℃
	최대 하우징 온도	Tc=+85℃
	동작습도	20~95% RH, 결로 없음
	보관 온습도	-20~+60℃, 10~95% RH, 결로 없음
안전 및 EMC	안전 규격	UL8750, EN61347, GB17625 등
	전자파 적합성	해당 EMC 방사 및 내성 기준 충족
