产品特点
采用 PC+ABS 外壳，嵌入式螺母锁紧安装，适配 3–25mm 板材，锯齿螺母搭配 O 型圈防滑牢固；集成双口快充与 LED 灯控一体，USB‑A、Type‑C 单口均支持快充协议，双口同时输出自动分流；自带触摸控制功能，单击开关灯（3 秒渐亮渐灭）、长按无极调光并锁定亮度；支持连击切换指示灯、关灯长按开启 / 关闭渐变效果，功能丰富灵活，IP20 室内使用，适配橱柜、酒柜、衣柜等家具配套。
结构工艺

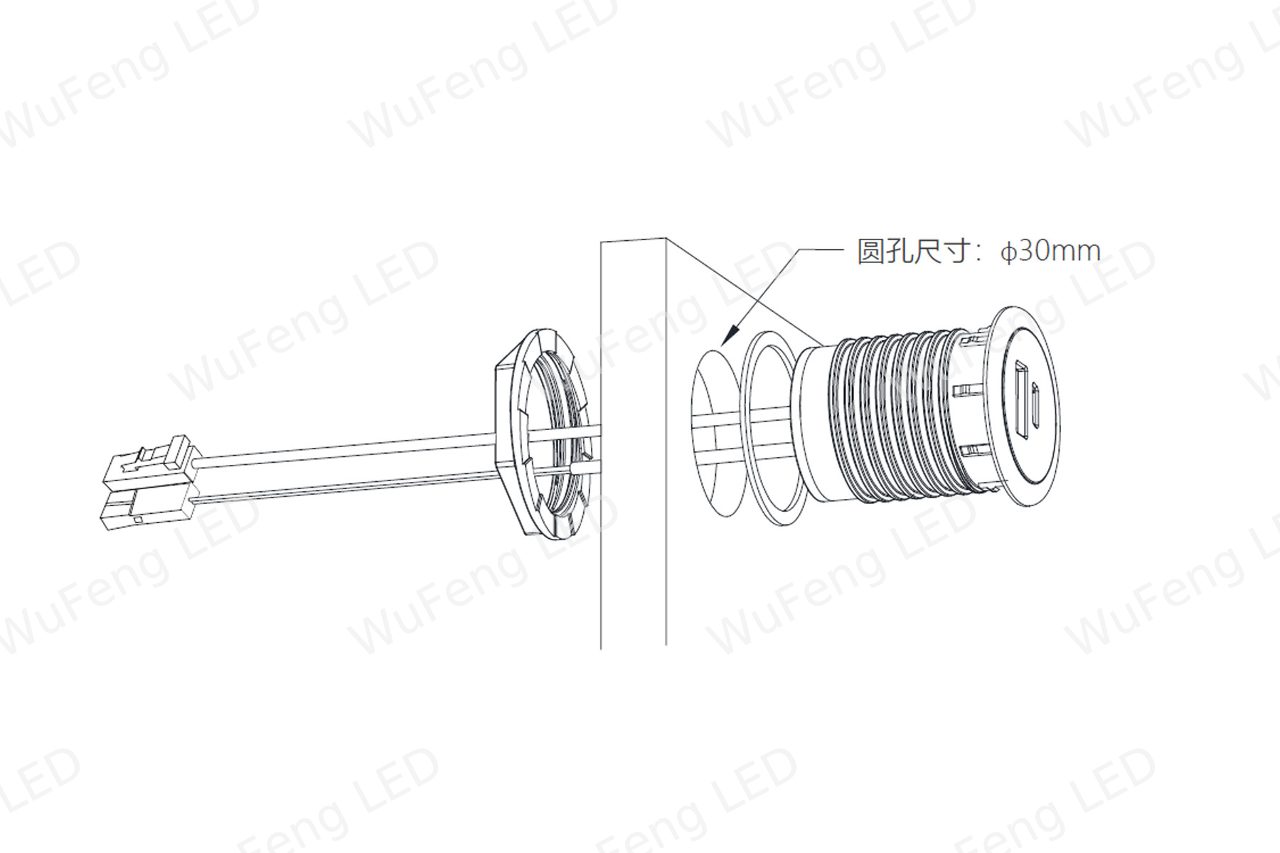

PC+ABS 材质外壳，嵌入式安装结构，锯齿锁紧螺母 + O 型防滑圈，适配板材厚度 3–25mm；防护等级 IP20。
电气性能
输入电压 DC12~24V；支持 DCP、QC2.0、QC3.0、FCP、SCP、AFC、MTK PE、PPS 快充协议；USB‑A 输出：5/9V=3A、12V=3A@24V 输入；Type‑C 输出：5/9V=3A、12V=3A、20V=2.25A@24V 输入；双口同时输出：Type‑A+Type‑C：5V/2.4A+5V/2.4A；LED 最大输出 5A；具备插拔检测、触摸调光控制。
工作环境
工作温度：-20℃~+40℃；外壳最高温度≤85℃。
应用场景
橱柜、酒柜、衣柜等定制家具，同时满足 USB 快充供电与 LED 照明调光控制。
| 类别 | 参数项 |
| 产品型号 | WF-CH36-TC |
| 外壳材质 | PC+ABS |
| 安装方式 | 嵌入式螺母锁紧 |
| 适配板材厚度 | 3~25mm |
| 防护等级 | IP20 |
| 输入电压 | DC12~24V |
| 支持快充协议 | DCP、QC2.0、QC3.0、FCP、SCP、AFC、MTK PE、PPS |
| USB‑A 单口输出 | 5/9V=3A、12V=3A@24V Input |
| Type‑C 单口输出 | 5/9V=3A、12V=3A、20V=2.25A@24V Input |
| 双口同时输出 | Type‑A+Type‑C：5V/2.4A+5V/2.4A |
| LED 输出 | 5A(MAX) |
| 控制功能 | 触摸控制：单击开关灯（3S 渐亮渐灭）；长按无极调光，松手锁亮度；连击 3 次切换指示灯；关灯长按 10S 开启 / 关闭渐变 |
| 工作温度 | -20℃~+40℃ |
| 外壳最高温度 | ≤85℃ |
