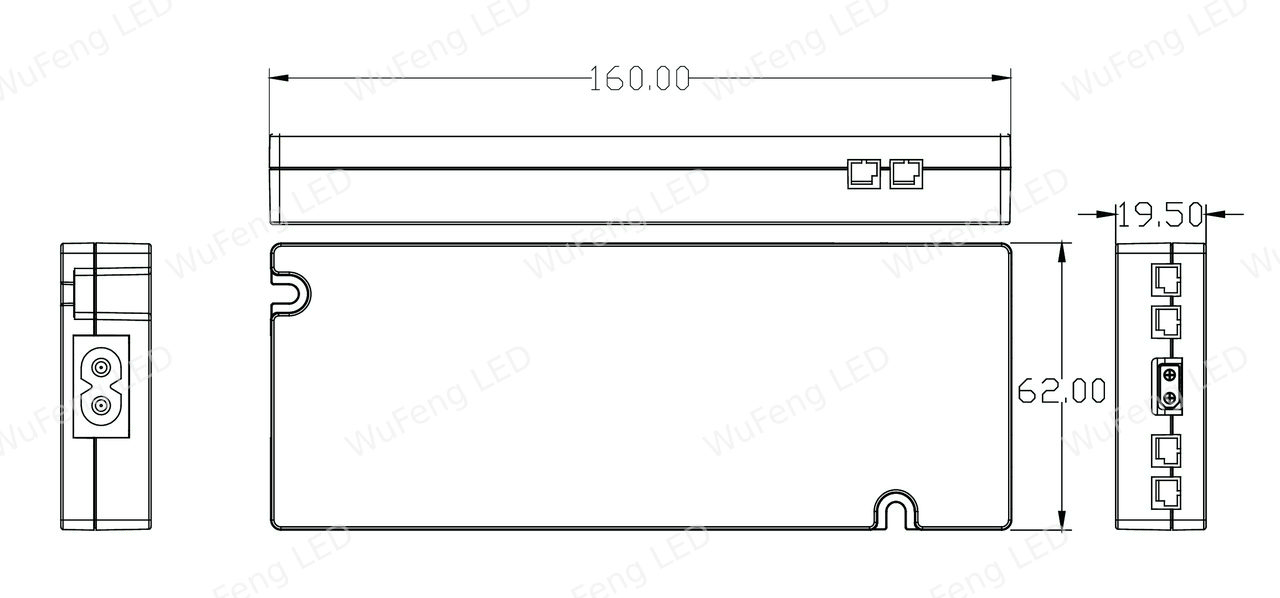

外形图

• 本产品通过的认证：CE、KCC、FCC、RCM、MM、六级能效、UL、PSE、3C、RoHS、SELV(安全特低电压)

产品特点

• 体积小，重量轻
• 超低待机功耗（≤75mW）
• 高转换效率（最高≥89%）
• 低输出纹波（≦120mVp-p），能配合绝大部份 LED 控制器使用
• 完善的短路﹑过载﹑过压﹑过热保护
• 宽输入电压范围

产品介绍

本产品是一款超薄恒压 LED 电源，其主要特点是体积小、重量轻安装便捷，以及宽输入电压范围， 内置主动式PFC功能,内置 4 端口杜邦端子+1 端口大电流端子输出连接 LED 使用更方便，超低待机功耗（≦75mW）及高转换效率（最高≧89%）， 低输出纹波（≦120mVp-p）能配合绝大部份 LED 控制器使用，完善的短路﹑过载﹑过压﹑过热保护， 在-20～+45℃ 环境工作，自然风冷外壳 Tc 温度≦+85℃。

性能参数

型号

WF-LD40U-12V

WF-LD40U-24V

输入

电压范围

AC100~240V

频率范围

47~63Hz

待机功耗

≤75mW

满载效率

≥89%

输出

直流电压

12V

24V

额定电流

3.35A

1.67A

功率

40W

波纹与噪声（Max）

≤100mVp-p

保持时间（Typ.）

20mS 115VAC/40mS 230VAC

工作环境

工作温度

Tcase=-20～+45℃

工作湿度

20～95% RH

外壳最高温度

Tcase=+85℃

储存温度、湿度

-20～+80℃，10～95% RH

保护

过电流、短路、过电压、过温度
